2009年2月,AMD针对主流市场发布了新一代的AMD Phenom II X3 710/720三核CPU,该CPU采用改进的Stars核心和先进的45NM制作工艺,使其有着出色的性能表现。在Phenom II X3发布不久后,就出现了这样的传闻——AMD Phenom II X3可以打开屏蔽的第四个核心。随后这个传闻得到证实,Phenom II X3 720 CPU关注度迅速升高,引起一股抢购热潮。想在开始相信了吗?
AMD Phenom II X3 三核CPU详细介绍:用最新的Socket AM3接口封装,并采用先进的45SOI制作工艺,拥有7.61亿个晶体管,核心面积为258平方毫米。Phenom II X3 720基于改进的Stars核心,采用3核心设计,每颗核心频率高达2.8GHz,外频为200MHz,倍频为14x,每颗核心都拥有独立的一级和二级缓存,容量分别128KBytes和512KBytes,处理器还内置了6MB的三级缓存,被所有核心共享使用。CPU支持SSE、SSE2、SSE3、SSE4A多媒体指令集和X86-64运算指令集。采用最新的Socket AM3接口封装,拥有938个针脚。该CPU同时内置DDR2和DDR3内存控制器,可支持的两种内存。支持HyperTransport 3.0 总线,高达3600MT/s 16位链接,提供最高14.4GB/s的输入输出带宽。
Phenom II X3 720 作为AMD新一代主流CPU,从发布后倍受关注,之后还传出可改四核的消息,后经
三核变四核的方法:

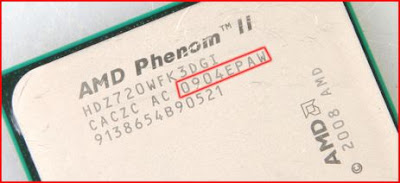

再强调改四核有两大前提条件:1、CPU要支持,只有部分批次的Phenom X3 710/720能改,其中网上流传成功率较高的是“0904”周期生产的。2、需要特定的主板支持,只有搭配SB750南桥的特定主板才有望支持改四核,当然BIOS的设计也很重要。

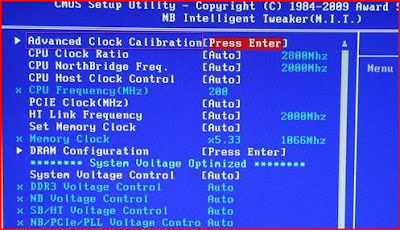

目前知道可以支持三核改四核的主板是:技嘉 GA-MA790GXT-UD5P ,如果bios里面没有ACC(高
这是CPU-Z中看到的信息,可以清楚的看到,这颗处理器已经变成了四个处理核心,并且可以
从功耗对比测试中可看到,当AMD Phenom II X3 720打开屏蔽的第四个核心后,满在时功耗增加了16瓦,以默认电压再超频到3.2G后又增加了7瓦,测试结果很合理,也表明了在Phenom II三核中被屏蔽的核心并不耗电,或者说耗电非常少。而得益于Cool n Queit 3.0节能技术,三者的待机功耗均在同一水平。
AMD Phenom II X3 720既能改四核,又能超频,对用户来说它真是天掉下来的馅饼,但需要注意的是,并非所有X3 710/720都能改四核,只有部分批次(其中0849、0904批次成功率较高)的产品加上某些790主板才能改。传闻AMD已下封杀令,禁止主板厂商们提供修改,而后期出货的X3 710/720也是不能修改的了。所以如果为了3改4而买X3 710/720的朋友要认清楚编号了。
再次强调:可以改四核的三核CPU原本其实是四核心的cpu,只是被屏蔽掉了一个核心,很可能会是一颗有问题的核心,当用户打开来使用后,导致CPU中的其他核心烧毁也是有可能的;加上改造本来就存在一定的危险,所以敬请各位博友慎重考虑。(部分资料参考太洋网)
